布尔代数
三种基本逻辑门
与门
与门 (AND GATE) 运算符: · * ^ （类似 $A\overline{B}$ 这种中间省略不写的）\land $\land$ \cdot $\cdot$
& (Verilog HDL)
或门
或门 (OR GATE) 运算符: ∨ + \lor $\lor$
| (Verilog HDL)
非门
非门 (NOT GATE) 运算符: - \overline{}(latex) $\overline{A}$ \lnot $\lnot$
~ (Verilog HDL)
四种常用逻辑门
与非门
先与后非，只有全 1 与非后的结果才是 0。( $\overline{1·1}=\overline{1}=0$ )
z = ~ ( x & y )
或非门
先或后非，只有全为 0 或非后的结果才是 1。($\overline{0+0}=\overline{0}=1$)
z = ~ ( x | y )
异或门
两数相异时结果为1，两数相同结果为0。⊕ \oplus $A \oplus B$
^ (Verilog HDL) $F=A\overline{B}+\overline{A}B$ z = (~x&y)|(x&~y)
同或门
两数相同时结果为1，两数相异结果为0。⊙ \odot $A \odot B$
~^ (Verilog HDL) $F = AB+\overline{A} \overline{B}$ z = x~^y = (~x&~y)|(x&y)
布尔代数运算
单变量布尔定律
0-1 律
- $A | 0 = A, A | 1 = 1$
x|0=x, x|1=1 - $A \cdot 0 = 0, A \cdot 1 = A$
x&0=0, x&1=x
互补律
- $A+\overline{A}=1$
x|~x=1 - $A \cdot \overline{A} = 0$
x&~x=0
重叠律
- $A+A=A$
x|x=x - $A \cdot A = A$
x&x=x
还原律
$\overline{\overline{A}}=A$ ~~x=x
多变量布尔定律
交换律
- $A+B=B+A$
x|y=y|x - $AB = BA$
x&y=y&x
结合律
- $A + (B + C) = (A + B) + C$
x|(y|z)=(x|y)|z - $A \cdot (B \cdot C) = (A \cdot B) \cdot C$
x&(y&z)=(x&y)&z
分配律
- $A \cdot (B+C) = (A \cdot B) + (A \cdot C)$
x&(y|z)=(x&y)|(x&z) - $A+(B \cdot C)=(A+B) \cdot (A+C)$
x|(y&z)=(x|y)&(x|z)
注意：式子可能写成 $A+BC$ 的形式，由于四则运算的惯性，容易被忽视掉（或许仅仅对我而言），这一点需要注意。
联合律
- $(A \cdot B) + (\overline{A} \cdot B) = B \cdot (A+\overline{A}) = B \cdot 1 = B$
(x&y)|(~x&y)=y - $(A+B) \cdot (\overline{A}+B) = B + (A \cdot \overline{A}) = B + 0 = B$
(x|y)&(~x|y)=y
吸收律
- $A + ( \overline{A} \cdot B ) =A+\overline{A}B= (A+\overline{A})\cdot(A+B) = A+B$
x|(~x&y)=x|y - $A+(A \cdot B)=A+AB=(A+A)\cdot(A+B)=A\cdot(A+B)=A$
x|(x&y)=x - $A\cdot(\overline{A}+B) = (A\cdot\overline{A})+(A\cdot B)=0+(A\cdot\overline{B})= A\cdot\overline{B}$
x&(~x|y)=x&y - $A \cdot (A+B) = (A\cdot A)+(A\cdot B)= A+(A\cdot B)=A$
x&(x|y)=x
注意1、2条的第二个形式，极其容易漏掉，要注意到第二个形式实际上也是分配律。
常用计算方法
德摩根定律
德摩根定律（De Morgan）描述了如何处理最外层的反，即应该如何把外层的非(~)和内层的与、或(&,|)进行运算，操作是：把取反符号向下推，即把内层的变量取反、下一层的符号取反，再把最外层的取反符号去掉。
证明过程：要证明 $\overline{A \cdot B} = \overline{A} + \overline{B}$ ，只需证 $\overline{A} + \overline{B}$ 是 $A \cdot B$ 的补元。补元的定义：$X+Y=1, X \cdot Y = 0$。推导过程放在下面计算里，其他式子证明过程类似。
- $\overline{A \cdot B} = \overline{A} + \overline{B}$
~(x&y)=(~x)|(~y) - $\overline{A+B} = \overline{A} \cdot \overline{B}$
~(x|y)=(~x)&(~y) - $\overline{A \cdot B \cdot C} = \overline{A} + \overline{B} + \overline{C}$
~(x&y&z)=(~x)|(~y)|(~z) - $\overline{A + B + C} = \overline{A} \cdot \overline{B} \cdot \overline{C}$
~(x&y&z)=(~x)|(~y)|(~z)
反演规则
反演规则实际上是在求一个逻辑函数的反函数，即给原函数取反，然后借助德摩根定律进行化简。（我看的那个课本貌似混淆了反演规则与德摩根定律，导致我在这里卡了很久，也有可能是我没看懂编者的意思罢。） 求 $F=\overline{A}\overline{B} + CD$ 的反函数：
$$\overline{F} = \overline{\overline{A}\overline{B} + CD} =(A+B)\cdot(\overline{C}+\overline{D})$$代入规则
如果将等式两边中所有出现变量的地方都代换成一个逻辑函数，则等式仍然成立。 如 $\overline{A \cdot B} = \overline{A} + \overline{B}$ ，将 A 替换成 $A \cdot C$，则等式仍然成立，即 $\overline{A \cdot C \cdot B}=\overline{A \cdot C}+\overline{B} = \overline{A} + \overline{C} + \overline{B}$ 。（德摩根定律 3、4 条得证）
消去 / 合并定律
- $AB+A\overline{B}=A\cdot(B+\overline{B})=A\cdot1=A$
- $(A+B)\cdot(A+\overline{B})=A+(B \cdot \overline{B}) = A + 0 = A$
数字逻辑电路
晶体管

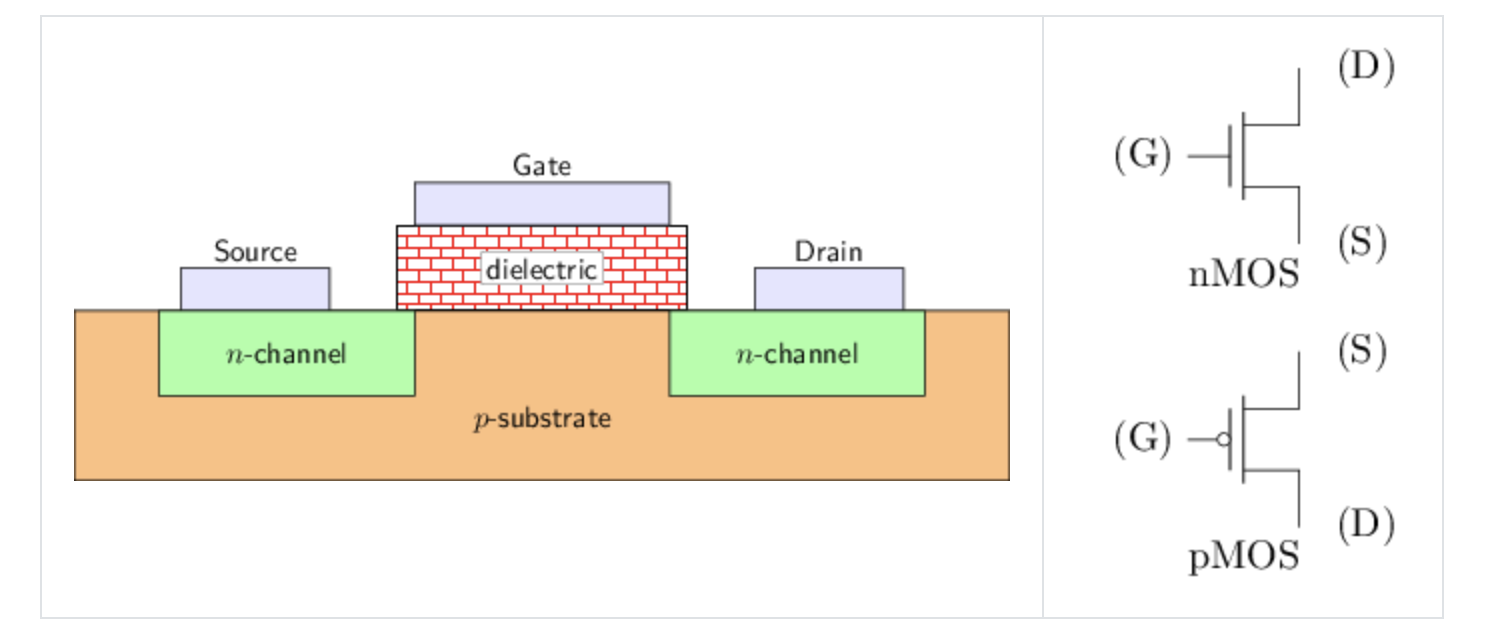

常用的晶体管是金属-氧化物-半导体场效应晶体管 (Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET), 简称MOS管. 根据工作原理的不同, MOS管又分nMOS(N型MOS, N表示Negative)和pMOS(P型MOS, P表示Positive)两种, 它们都有三个接口, 分别是栅极(gate), 源极(source)和漏极(drain), 其侧视图如下图所示。
对于 nMOS，$V_G - V_S$ 较大时导通，$V_G - V_S$ 较小时截止。例如，给 $V_S$ 接地，$V_G$ 高电平接通，低电平截止。 对于 pMOS，$V_S - V_G$ 较大时导通，$V_S - V_G$ 较小时截止。例如，给 $V_S$ 接电源，$V_G$ 低电平接通，高电平截止。
门电路
以下电路均在 Logisim-evolution 中搭建。Ref: 一生一芯
非门

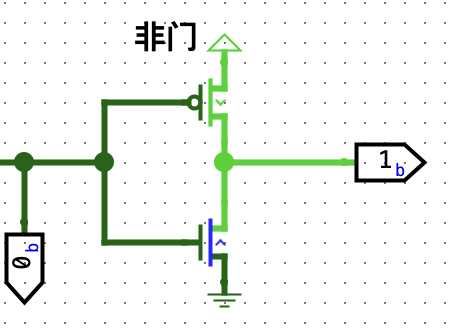

基本逻辑门中的非门，高电平（输入为1）时，PMOS 截断，NMOS 导通，输出为低电平（0）；低电平时，PMOS导通，NMOS截断，输出为高电平（1）。真值表如下：
| x | o |
|---|---|
| 1 | 0 |
| 0 | 1 |
与非门
先来看真值表
| x | y | o |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |

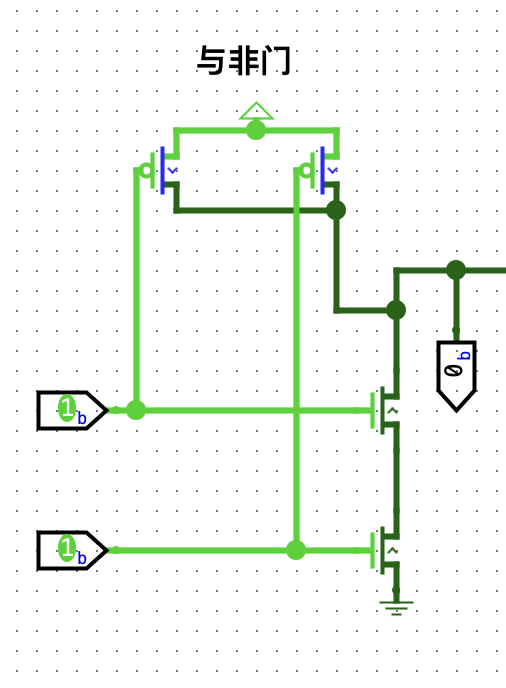

前三行输出是1，只要有0就输出高电平，因此应该 PMOS 并联，只有两输入均为1时为0，因此NMOS串联。把 PMOS 与 NMOS 想象成开关，串联的开关需要两个都为通路，并联的开关只需要开一个就为通路。
或非门
| x | y | o |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 0 |

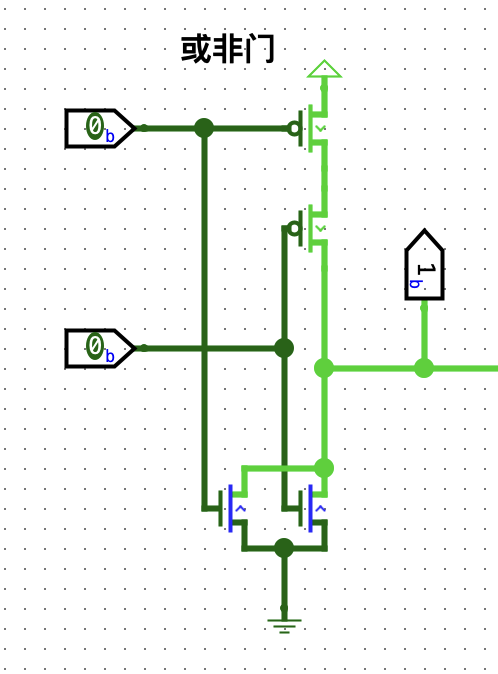

观察真值表：只有两输入均为0时结果为1，因此 PMOS 串联用来输出 1，NMOS并联，用来输出 0。
与门、或门
前面我们已经实现了与非门与或非门，由定义知，与非门是先与后非，因此只要把与非结果再进行一次非运算，就可以输出与门，非门同理。
多输入与非门

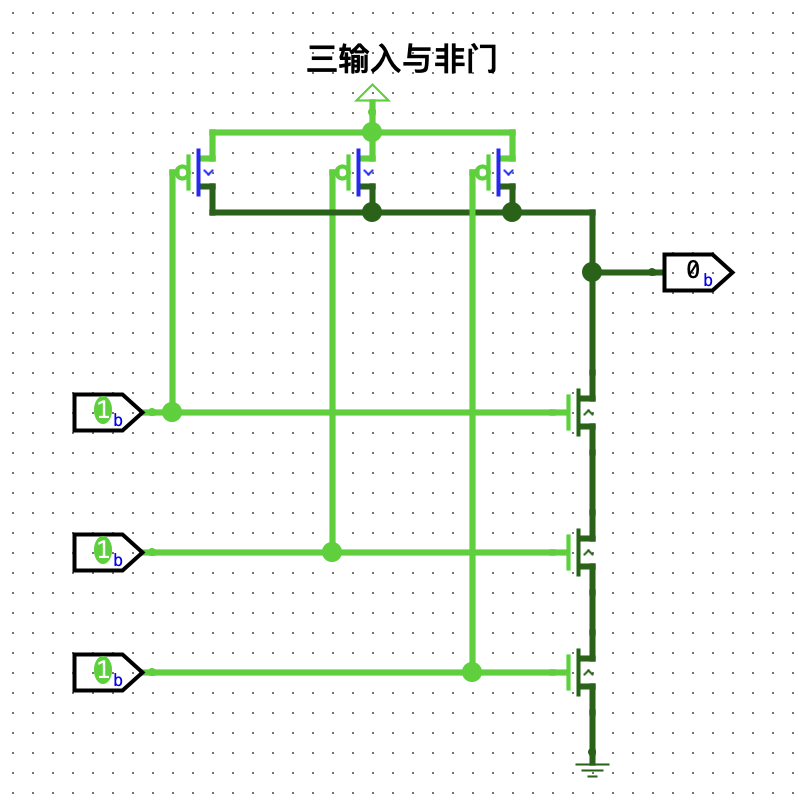

与非门可以扩展到 N 个输入，其原理与普通的与非门相同。
异或门
| x | y | o |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |

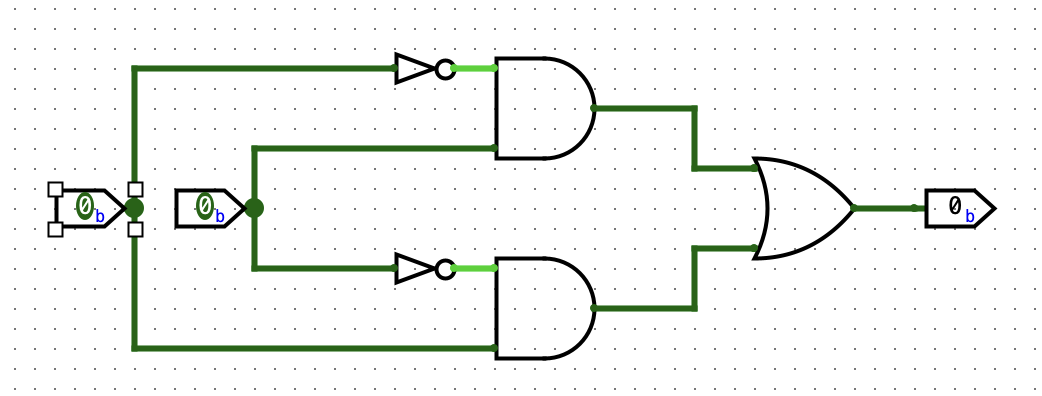

异或门的真值表如上。按照异或运算的定义 (~x&y)|(x&~y)，可以搭建以下半定制电路。
下图为一种异或门全定制电路实现。
同或门
同或门可以选择在异或门的基础上加一个非门，也可以从其定义入手：(x&y)|(~x&~y)
全定制与半定制
全定制电路就是从晶体管级别设计电路，半定制电路预先用全定制方式设计出一些常用的逻辑单元， 例如与门、或门、触发器等，这些逻辑单元称为标准单元；然后再通过这些标准单元构建出大规模电路。 全定制电路的设计难度大，开发周期也很长。现代处理器芯片包含动辄上亿个晶体管，全部使用全定制电路来开发是不现实的。对于超大规模集成电路的设计，更常见的是采用的是半定制电路设计方法。
